ADN-S-12-5-I-P-A

(8076406) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568300234Artikelnummer: K1811925

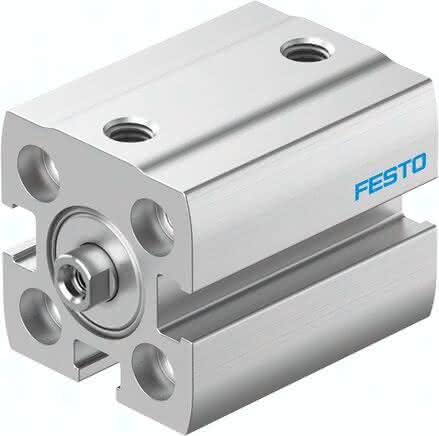

ADN-S-12-5-I-P-A (8076406) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-12-5-I-P-A ADN-S-12-5-I-P-A (8076406) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Symbol

991217

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolbenstange

Werkstoff-Hinweis

RoHS konform

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Varianten

einseitige Kolbenstange

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsdruck

0,1 bis 1 MPA

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Hub

5 MM

Aufprallenergie in den Endlagen

0,07 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

51 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

68 N

Bewegte Masse bei 0 mm Hub

6 G

Zuschlag bewegte Masse pro 10 mm Hub

2 G

Grundgewicht bei 0 mm Hub

33 G

Gewichtszuschlag pro 10 mm Hub

15 G

Befestigungsart

mit Zubehör

Einbaulage

beliebig

Pneumatischer Anschluss

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Umgebungstemperatur

80 GC

Produktgewicht

0,039 KG
