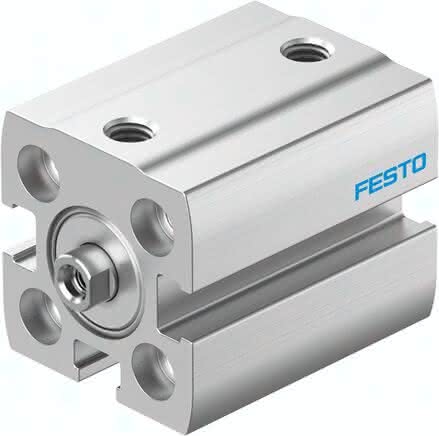

ADN-S-12-25-I-P-A-F1A

(8142566) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568570576Artikelnummer: K1813926

ADN-S-12-25-I-P-A-F1A (8142566) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-12-25-I-P-A-F1A ADN-S-12-25-I-P-A-F1A (8142566) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Varianten

einseitige Kolbenstange

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Eignung zur Produktion von Li-Ionen Batterien

Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)

Befestigungsart

mit Innengewinde

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,07 J

Werkstoff-Hinweis

RoHS konform

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

51 N

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

68 N

Bewegte Masse bei 0 mm Hub

6 G

Zuschlag bewegte Masse pro 10 mm Hub

2 G

Grundgewicht bei 0 mm Hub

33 G

Gewichtszuschlag pro 10 mm Hub

15 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Umgebungstemperatur

80 GC

Hub

25 MM

Produktgewicht

0,07 KG
