Beschreibung

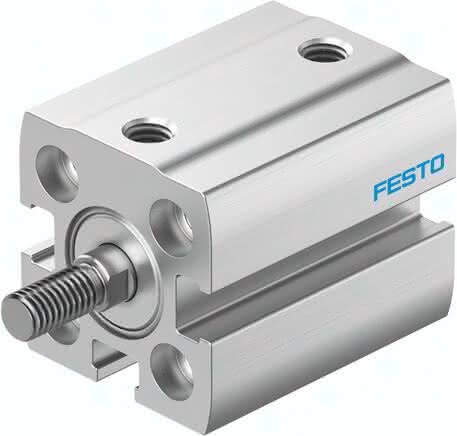

ADN-S-12-15-A-P ADN-S-12-15-A-P (8091416) Kompaktzylinder
Spezifikationen
Kolben-Ø
12 mm
Einbaulage
beliebig
Hub
15 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolbenstange
LABS-Konformität
VDMA24364-B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Außengewinde
Werkstoff-Hinweis
RoHS konform
Symbol
991227
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,06 J
Bewegte Masse bei 0 mm Hub
03. Mai G
Gewichtszuschlag pro 10 mm Hub
15 G
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Produktgewicht
0,049 KG
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Betriebsdruck
0,1 bis 1 MPA
Werkstoff Dynamische Dichtungen
NBR
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
68 N
Umgebungstemperatur
80 GC
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Varianten
einseitige Kolbenstange
Grundgewicht bei 0 mm Hub
26 G
