Beschreibung

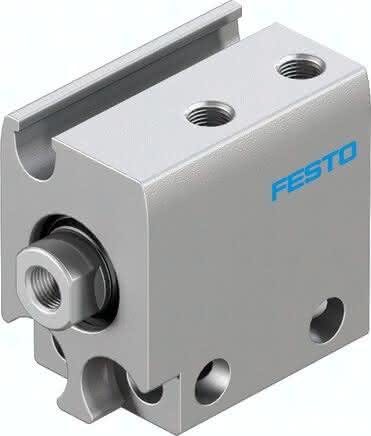

ADN-S-10-5-I-F1A ADN-S-10-5-I-F1A (8142518) Kompaktzylinder
Spezifikationen
Kolben-Ø
10 mm
Symbol
991215
Dämpfung
keine Dämpfung
Hub
5 MM
Betriebsdruck
0,1 bis 0,8 MPA
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolbenstange
Werkstoff Gehäuse
eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff-Hinweis
RoHS konform
Varianten
einseitige Kolbenstange
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Eignung zur Produktion von Li-Ionen Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Befestigungsart
mit Durchgangsbohrung
Aufprallenergie in den Endlagen
0,012 J
Einbaulage
beliebig
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse
04. Jan G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dynamische Dichtungen
TPE-U(PU)
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
60 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
30,2 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Produktgewicht
12. Feb G, 0,016 G
