Beschreibung

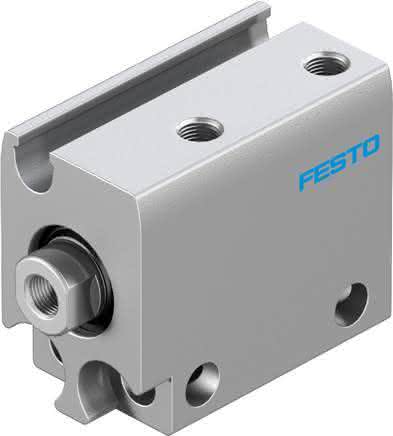

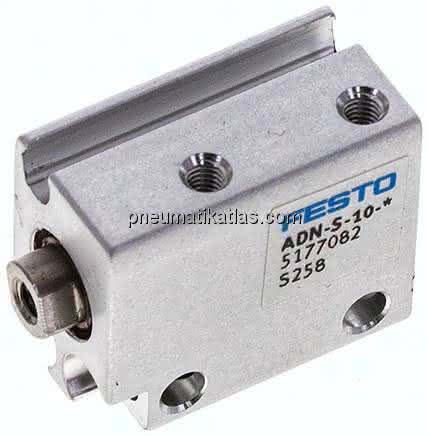

ADN-S-10-5-I-A ADN-S-10-5-I-A (5177082) Kompaktzylinder
Spezifikationen
Hub
5 MM
Kolben- durchmesser
10 mm
Betriebsdruck
1 bis 8 BAR
Dämpfung
keine Dämpfung
Kolbenstangenende
Innengewinde
LABS-Konformität
0,012 J
Varianten
einseitige Kolbenstange
Betriebsdruck Mpa
0,1 bis 0,8 MPA
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung
Theoretische Kraft bei 6 bar, Rücklauf
30,2 N
Theoretische Kraft bei 6 bar, Vorlauf
47 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-10 bis 60 GC
Bewegte Masse
4,5 G
Pneumatischer Anschluss
M3
Werkstoffhinweis-1
Aluminium-Knetlegierung, eloxiert
Produktgewicht
0,017 KG
