ADN-S-10-5-I

(4887523) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568419035Artikelnummer: K1810610

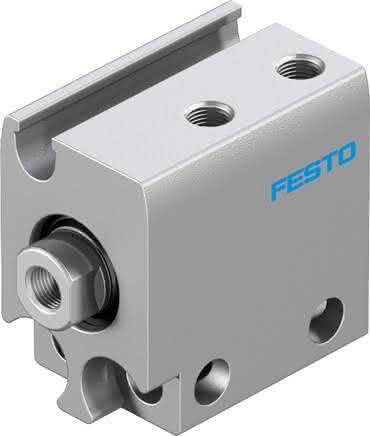

ADN-S-10-5-I (4887523) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-10-5-I ADN-S-10-5-I (4887523) Kompaktzylinder

Spezifikationen

Kolben-Ø

10 mm

Dämpfung

keine Dämpfung

Hub

5 MM

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolbenstange

Symbol

991215

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Befestigungsart

mit Durchgangsbohrung

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Werkstoff Gehäuse

eloxiert

Betriebsdruck

0,1 bis 0,8 MPA

Aufprallenergie in den Endlagen

0,012 J

Bewegte Masse

04. Jan G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

30,2 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

47 N

Werkstoff-Hinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Umgebungstemperatur

60 GC

Produktgewicht

17 G, 0,016 G
