Beschreibung

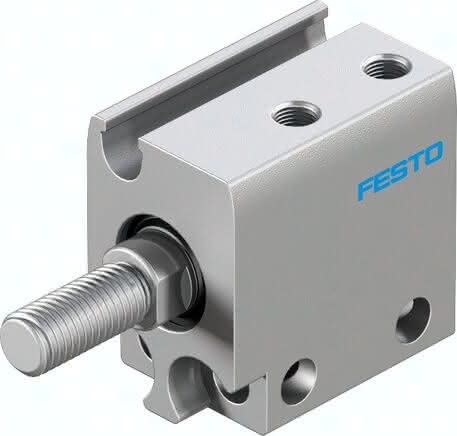

ADN-S-10-5-A-F1A ADN-S-10-5-A-F1A (8142522) Kompaktzylinder
Spezifikationen
Kolben-Ø
10 mm
Einbaulage
beliebig
Hub
5 MM
Dämpfung
keine Dämpfung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolbenstange
LABS-Konformität
VDMA24364-B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Außengewinde
Werkstoff-Hinweis
RoHS konform
Symbol
991215
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung
Eignung zur Produktion von Li-Ionen Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Pneumatischer Anschluss
M3
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,012 J
Werkstoff Gehäuse
eloxiert
Produktgewicht
12. Feb G, 0,017 G
Betriebsdruck
0,1 bis 0,8 MPA
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
30,2 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
04. Jan G
Umgebungstemperatur
60 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Varianten
einseitige Kolbenstange
