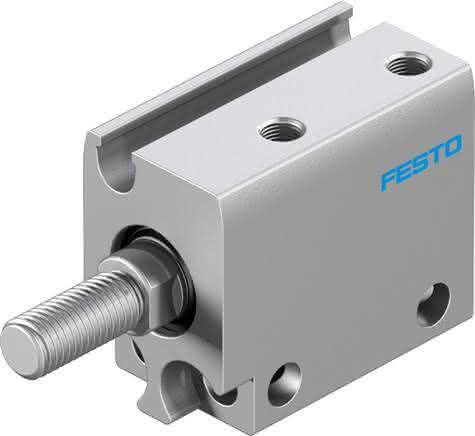

ADN-S-10-5-A-A

(8080587) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568447427Artikelnummer: K1811090

ADN-S-10-5-A-A (8080587) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-10-5-A-A ADN-S-10-5-A-A (8080587) Kompaktzylinder

Spezifikationen

Hub

5 MM

Kolben- durchmesser

10 mm

Dämpfung

keine Dämpfung

Betriebsdruck

1 bis 8 BAR

Umgebungstemperatur

-10 bis 60 GC

Kolbenstangenende

Außengewinde

LABS-Konformität

0,012 J

Varianten

einseitige Kolbenstange

Betriebsdruck Mpa

0,1 bis 0,8 MPA

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange

Positionserkennung

für Näherungsschalter

Werkstoffhinweis

RoHS konform

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

mit Durchgangsbohrung

Theoretische Kraft bei 6 bar, Rücklauf

30,2 N

Theoretische Kraft bei 6 bar, Vorlauf

47 N

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

1 - niedrige Korrosionsbeanspruchung

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Dynamische Dichtungen

NBR, TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Bewegte Masse

4,5 G

Pneumatischer Anschluss

Werkstoffhinweis-1

Aluminium-Knetlegierung, eloxiert

Einbaulage

beliebig

Produktgewicht

0,018 KG
