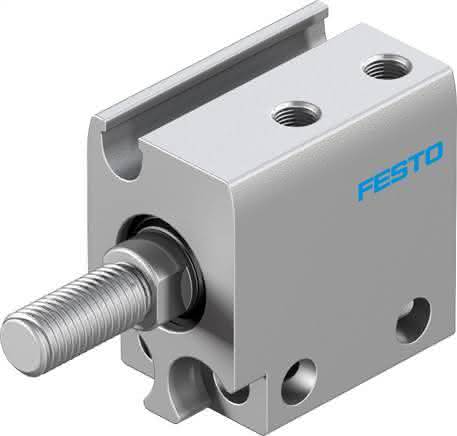

ADN-S-10-5-A

(8080589) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568447441Artikelnummer: K1811092

ADN-S-10-5-A (8080589) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-10-5-A ADN-S-10-5-A (8080589) Kompaktzylinder

Spezifikationen

Kolben-Ø

10 mm

Einbaulage

beliebig

Hub

5 MM

Dämpfung

keine Dämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991215

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Durchgangsbohrung

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,012 J

Werkstoff Gehäuse

eloxiert

Produktgewicht

17 G, 0,017 G

Betriebsdruck

0,1 bis 0,8 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

30,2 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

47 N

Bewegte Masse

04. Jan G

Umgebungstemperatur

60 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange
