Beschreibung

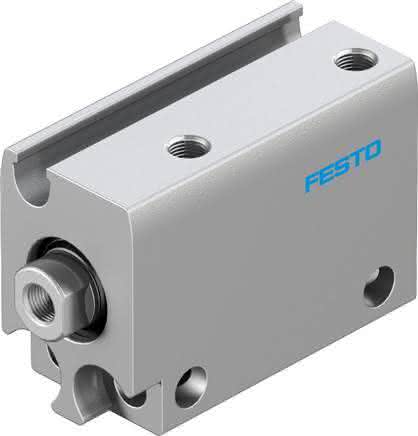

ADN-S-10-10-I-A ADN-S-10-10-I-A (5177085) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben- durchmesser
10 mm
Dämpfung
keine Dämpfung
Betriebsdruck
1 bis 8 BAR
Betriebsdruck Mpa
0,1 bis 0,8 MPA
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-10 bis 60 GC
LABS-Konformität
0,012 J
Theoretische Kraft bei 6 bar, Rücklauf
30,2 N
Bewegte Masse
5,7 G
Pneumatischer Anschluss
M3
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
Aluminium-Knetlegierung, eloxiert
Theoretische Kraft bei 6 bar, Vorlauf
47 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung
Produktgewicht
0,02 KG
