Beschreibung

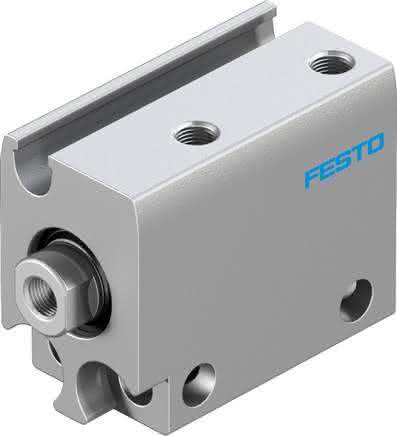

ADN-S-10-10-I ADN-S-10-10-I (4887524) Kompaktzylinder
Spezifikationen
Betriebsdruck Mpa
0,1 bis 0,8 MPA
Hub
10 MM
Dämpfung
keine Dämpfung
Kolben- durchmesser
10 mm
Werkstoffhinweis
RoHS konform
Betriebsdruck
1 bis 8 BAR
Werkstoffhinweis-1
Aluminium-Knetlegierung, eloxiert
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Umgebungstemperatur
-10 bis 60 GC
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
47 N
LABS-Konformität
0,012 J
Theoretische Kraft bei 6 bar, Rücklauf
30,2 N
Bewegte Masse
5,3 G
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung
Produktgewicht
0,018 KG
