Beschreibung

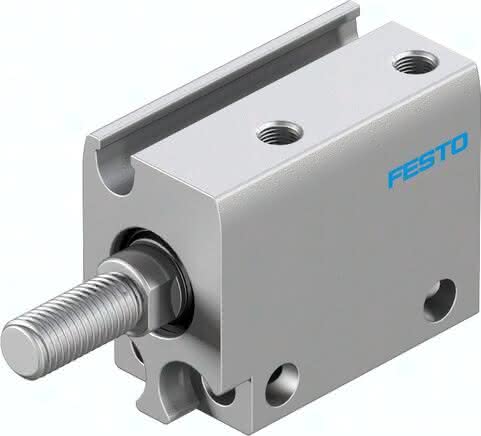

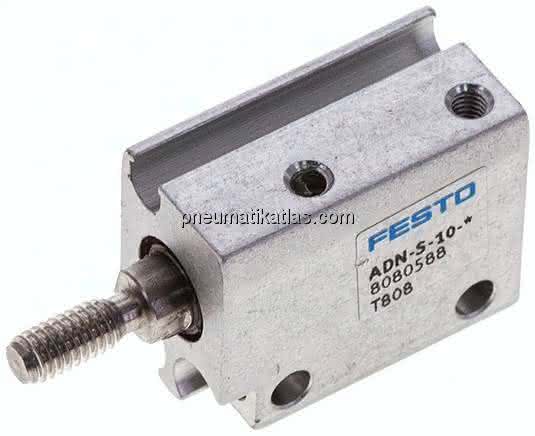

ADN-S-10-10-A ADN-S-10-10-A (8080588) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben- durchmesser
10 mm
Betriebsdruck
1 bis 8 BAR
Dämpfung
keine Dämpfung
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
LABS-Konformität
0,012 J
Varianten
einseitige Kolbenstange
Betriebsdruck Mpa
0,1 bis 0,8 MPA
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-10 bis 60 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung
Theoretische Kraft bei 6 bar, Rücklauf
30,2 N
Theoretische Kraft bei 6 bar, Vorlauf
47 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
5,3 G
Pneumatischer Anschluss
M3
Werkstoffhinweis-1
Aluminium-Knetlegierung, eloxiert
Produktgewicht
0,02 KG
