Beschreibung
Hinweis:

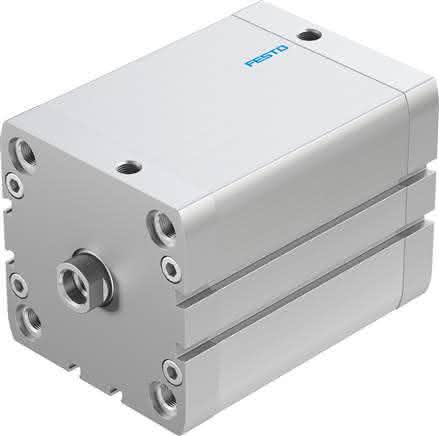

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
80 mm
Hub
80 MM
Kolbenstangengewinde
M12
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
LABS-Konformität
3.016 N
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
8,00 J
Dämpfungslänge
7,5 MM
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Grundgewicht bei 0 mm Hub
1.300 G
Bewegte Masse bei 0 mm Hub
400 G
Gewichtszuschlag pro 10 mm Hub
79 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
1,6 KG
