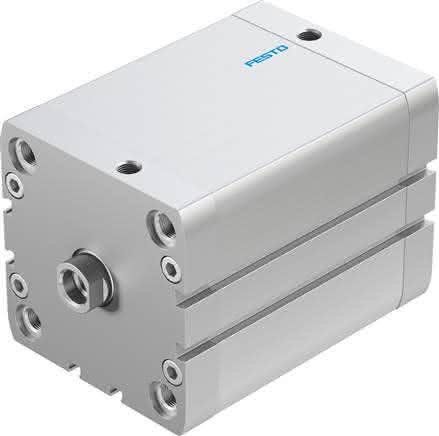

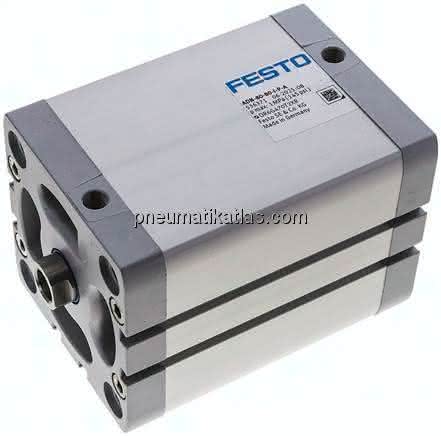

Beschreibung
Hinweis:
Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
80 MM
Kolben- durchmesser
80 mm
Kolbenstangengewinde
M12
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
0,6 bis 10 BAR
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Entspricht Norm
ISO 21287
Pneumatischer Anschluss
G1/8
Umgebungstemperatur
-20 bis 80 GC
LABS-Konformität
3.016 N
Bewegte Masse bei 0 mm Hub
400 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
1.300 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Gewichtszuschlag pro 10 mm Hub
79 G
Hinweis zum Betriebs- und Steuermedium-1
1,80 J
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
1,6 KG
