Beschreibung
Hinweis:

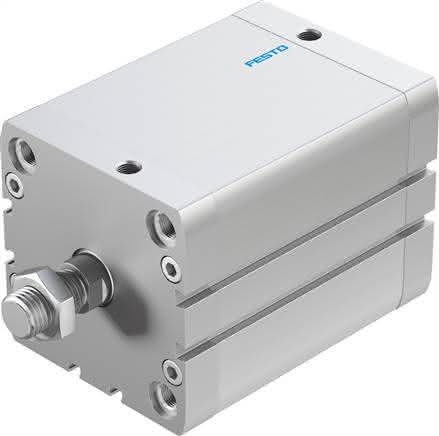

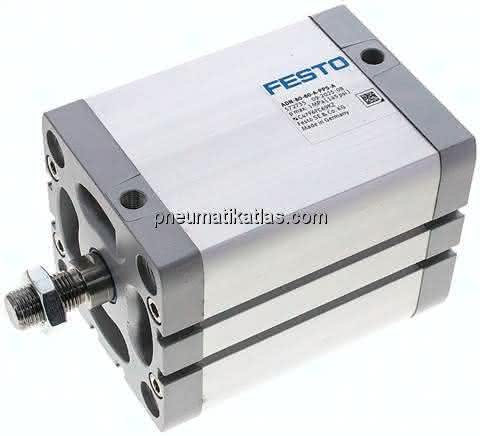

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Betriebsdruck
1 bis 10 BAR
Hub
80 MM
Kolben- durchmesser
80 mm
Kolbenstangengewinde
M16x1,5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
3.016 N
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium-1
8,00 J
Dämpfungslänge
7,5 MM
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
400 G
Gewichtszuschlag pro 10 mm Hub
79 G
Grundgewicht bei 0 mm Hub
1.300 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Entspricht Norm
ISO 21287
Produktgewicht
1,7 KG
