Beschreibung
Hinweis:

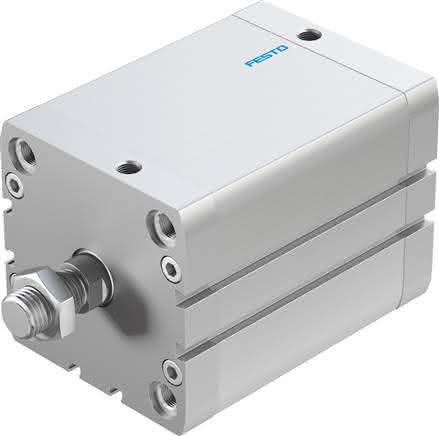

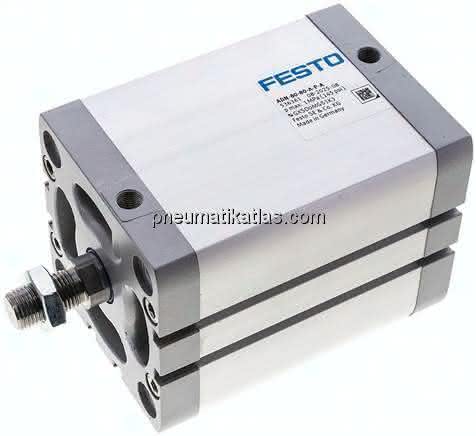

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Entspricht Norm
ISO 21287
Hub
80 MM
Kolben- durchmesser
80 mm
Kolbenstangengewinde
M16x1,5
Betriebsdruck
0,6 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
hochlegierter Stahl
LABS-Konformität
3.016 N
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
400 G
Werkstoff Dichtungen
TPE-U(PUR)
Hinweis zum Betriebs- und Steuermedium-1
1,80 J
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Deckel
Aluminium, eloxiert
Gewichtszuschlag pro 10 mm Hub
79 G
Grundgewicht bei 0 mm Hub
1.300 G
Pneumatischer Anschluss
G1/8
Produktgewicht
1,7 KG
