Beschreibung
Hinweis:

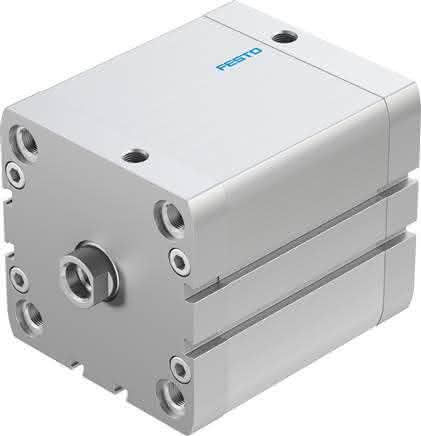

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
60 MM
Kolben- durchmesser
80 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M12
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Entspricht Norm
ISO 21287
Hinweis zum Betriebs- und Steuermedium-1
8,00 J
Dämpfungslänge
7,5 MM
LABS-Konformität
3.016 N
Bewegte Masse bei 0 mm Hub
400 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Gewichtszuschlag pro 10 mm Hub
79 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
1.300 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
1,7 KG
