Beschreibung
Hinweis:

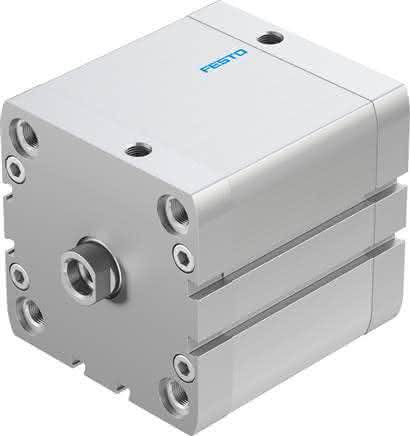

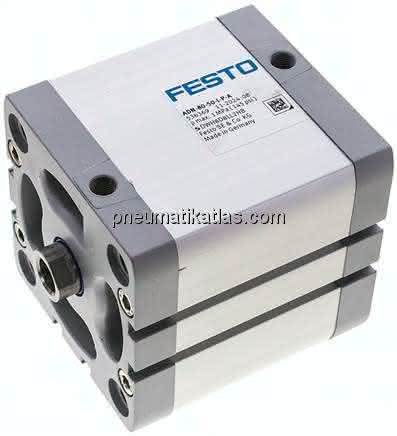

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
50 MM
LABS-Konformität
3.016 N
Kolben- durchmesser
80 mm
Kolbenstangengewinde
M12
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Innengewinde
Betriebsdruck
0,6 bis 10 BAR
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Grundgewicht bei 0 mm Hub
1.300 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Hinweis zum Betriebs- und Steuermedium-1
1,80 J
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub
400 G
Gewichtszuschlag pro 10 mm Hub
79 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Entspricht Norm
ISO 21287
Produktgewicht
1,4 KG
