Beschreibung
Hinweis:

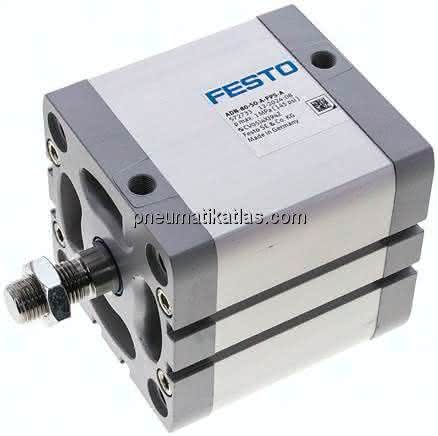

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
50 MM
Kolben- durchmesser
80 mm
Kolbenstangengewinde
M16x1,5
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Dämpfungslänge
7,5 MM
Entspricht Norm
ISO 21287
LABS-Konformität
3.016 N
Gewichtszuschlag pro 10 mm Hub
79 G
Grundgewicht bei 0 mm Hub
1.300 G
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Deckel
Aluminium, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
8,00 J
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Bewegte Masse bei 0 mm Hub
400 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
1,5 KG
