ADN-80-25-I-PPS-A

(572721) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219420Artikelnummer: K1800452

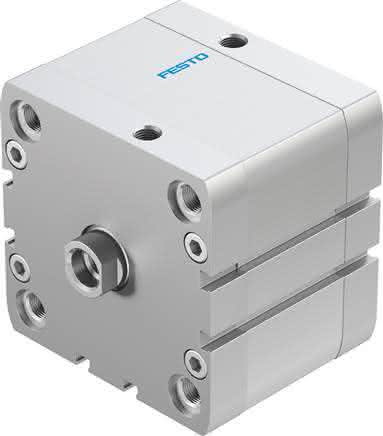

ADN-80-25-I-PPS-A (572721) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-80-25-I-PPS-A ADN-80-25-I-PPS-A (572721) Kompaktzylinder

Spezifikationen

Kolben-Ø

80 mm

Einbaulage

beliebig

Hub

25 MM

Kolbenstangengewinde

M12

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

992970

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

7,5 MM

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

8 J

Produktgewicht

1232 G, 1,2 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

2827 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

3016 N

Bewegte Masse

386 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Druckguss, beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
