Beschreibung
Hinweis:

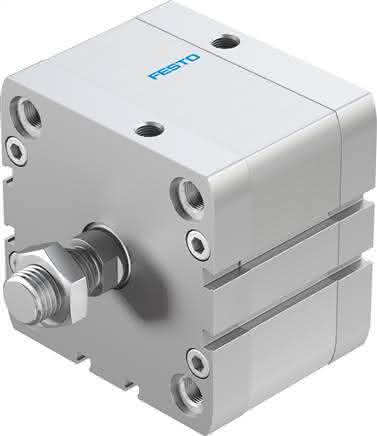

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
80 mm
Hub
20 MM
Kolbenstangengewinde
M16x1,5
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Entspricht Norm
ISO 21287
Kolbenstangenende
Außengewinde
Dämpfungslänge
7,5 MM
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium-1
8,00 J
LABS-Konformität
3.016 N
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Grundgewicht bei 0 mm Hub
1.300 G
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
400 G
Gewichtszuschlag pro 10 mm Hub
79 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
1,2 KG
