Beschreibung
Hinweis:

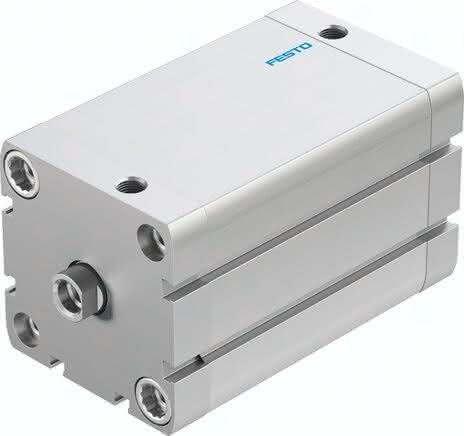

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Betriebsdruck
1 bis 10 BAR
Hub
80 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Entspricht Norm
ISO 21287
Kolben-Durchmesser
63 mm
Kolbenstangengewinde
M10
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
4,80 J
Dämpfungslänge
7,0 MM
Theoretische Kraft bei 6 bar, Rücklauf
1.750 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
180 G
Gewichtszuschlag pro 10 mm Hub
59 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
722 G
Zuschlag bewegte Masse pro 10 mm Hub
16 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
1,2 KG
