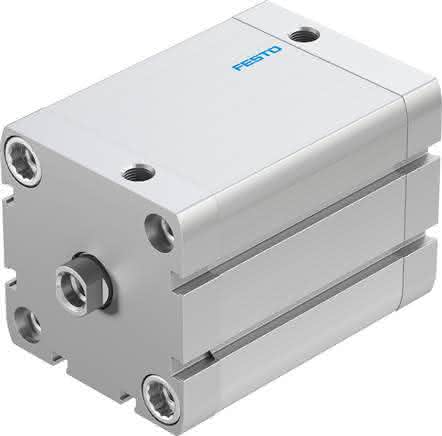

ADN-63-60-I-PPS-A

(572707) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219284Artikelnummer: K1800442

ADN-63-60-I-PPS-A (572707) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-60-I-PPS-A ADN-63-60-I-PPS-A (572707) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Kolbenstangengewinde

M10

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Hub

60 MM

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Entspricht Norm

ISO 21287

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Innengewinde

Funktionsweise

doppeltwirkend

Varianten

einseitige Kolbenstange

Symbol

992970

Pneumatischer Anschluss

G1/8

Werkstoff-Hinweis

RoHS konform

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Betriebsdruck

0,1 bis 1 MPA

Aufprallenergie in den Endlagen

4,8 J

Dämpfungslänge

7 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse

294 G

Produktgewicht

1088 G, 1 G

Werkstoff Bundschrauben

Stahl
