ADN-63-60-A-PPS-A

(572716) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219376Artikelnummer: K1800441

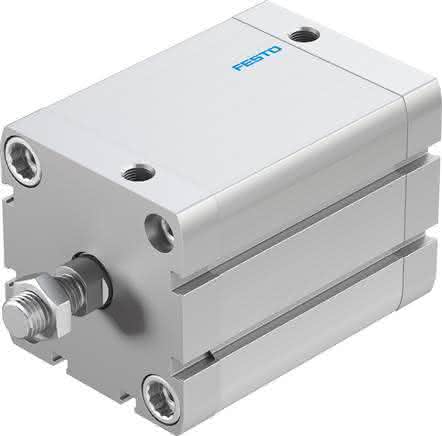

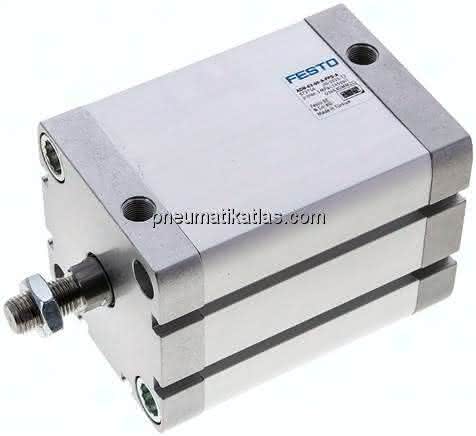

ADN-63-60-A-PPS-A (572716) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-60-A-PPS-A ADN-63-60-A-PPS-A (572716) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Symbol

992970

Kolbenstangengewinde

M12x1,25

Betriebsdruck

0,1 bis 1 MPA

Hub

60 MM

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Funktionsweise

doppeltwirkend

Werkstoff-Hinweis

RoHS konform

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Varianten

einseitige Kolbenstange

Bewegte Masse

336 G

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Aufprallenergie in den Endlagen

4,8 J

Dämpfungslänge

7 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Befestigungsart

mit Zubehör

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Einbaulage

beliebig

Pneumatischer Anschluss

G1/8

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Bundschrauben

Stahl

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Dichtungen

TPE-U(PUR)

Umgebungstemperatur

-20 bis 80 GC

Entspricht Norm

ISO 21287

Produktgewicht

1130 G, 1,1 G
