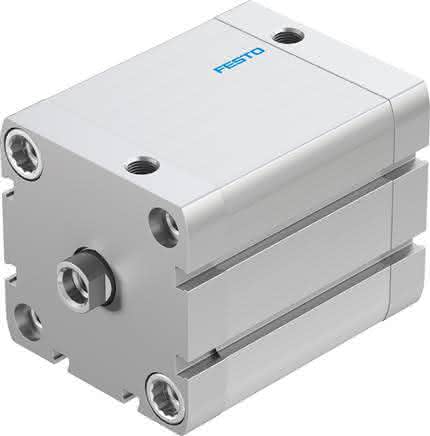

ADN-63-50-I-P-A

(536348) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171445Artikelnummer: K1784247

ADN-63-50-I-P-A (536348) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-50-I-P-A ADN-63-50-I-P-A (536348) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolben-Ø

63 mm

Kolbenstangengewinde

M10

LABS-Konformität

VDMA24364-B1/B2-L

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hub

50 MM

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Innengewinde

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Pneumatischer Anschluss

G1/8

Werkstoff-Hinweis

RoHS konform

Entspricht Norm

ISO 21287

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Produktgewicht

1011 G, 0,95 G

Aufprallenergie in den Endlagen

1,3 J

Werkstoff Dichtungen

TPE-U(PUR)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Bewegte Masse

260 G

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Betriebsdruck

0,06 bis 1 MPA
