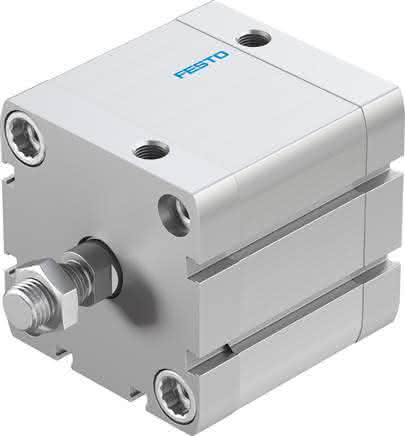

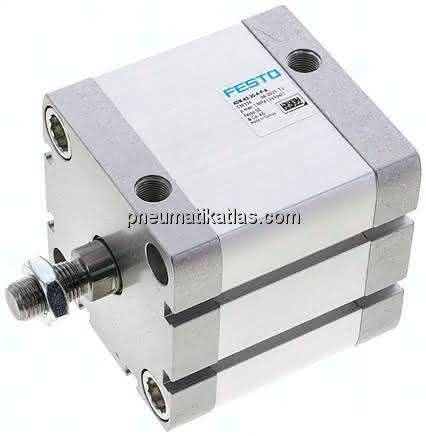

ADN-63-30-A-P-A

(536336) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171346Artikelnummer: K1784242

ADN-63-30-A-P-A (536336) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-30-A-P-A ADN-63-30-A-P-A (536336) Kompaktzylinder

Spezifikationen

Hub

30 MM

Kolben-Ø

63 mm

Kolbenstangengewinde

M12x1,25

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Entspricht Norm

ISO 21287

Varianten

einseitige Kolbenstange

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

271 G

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Aufprallenergie in den Endlagen

1,3 J

Betriebsdruck

0,06 bis 1 MPA

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Werkstoff-Hinweis

RoHS konform

Werkstoff Kolbenstange

hochlegierter Stahl

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

934 G, 0,9 G
