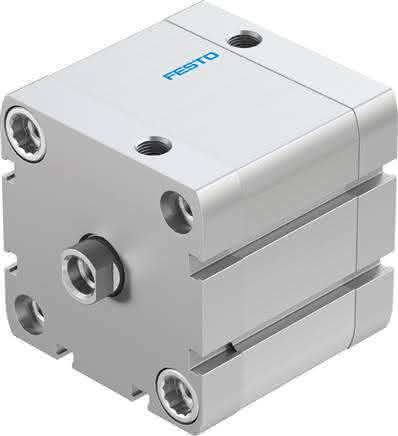

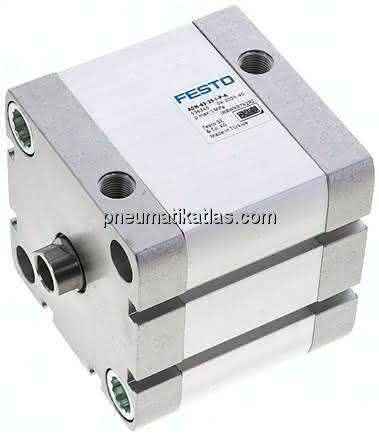

ADN-63-25-I-P-A

(536345) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171414Artikelnummer: K1784241

ADN-63-25-I-P-A (536345) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-25-I-P-A ADN-63-25-I-P-A (536345) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Hub

25 MM

Kolbenstangengewinde

M10

Befestigungsart

mit Zubehör

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Entspricht Norm

ISO 21287

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Symbol

991217

Aufprallenergie in den Endlagen

1,3 J

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Werkstoff-Hinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Bewegte Masse

220 G

LABS-Konformität

VDMA24364-B1/B2-L

Pneumatischer Anschluss

G1/8

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

861 G, 0,85 G
