Beschreibung
Hinweis:

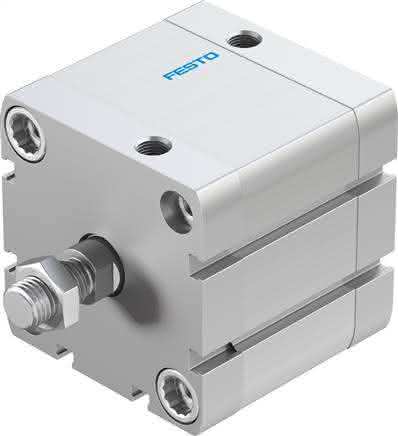

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Hub
25 MM
Kolben-Durchmesser
63 mm
Varianten
einseitige Kolbenstange
Betriebsdruck
1 bis 10 BAR
Kolbenstangengewinde
M12x1,25
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Dichtungen
TPE-U(PUR)
Aufprallenergie in den Endlagen
4,80 J
Dämpfungslänge
7,0 MM
Theoretische Kraft bei 6 bar, Rücklauf
1.750 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Zuschlag bewegte Masse pro 10 mm Hub
16 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Bewegte Masse bei 0 mm Hub
180 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
59 G
Grundgewicht bei 0 mm Hub
722 G
Produktgewicht
0,9 KG
