Beschreibung
Hinweis:

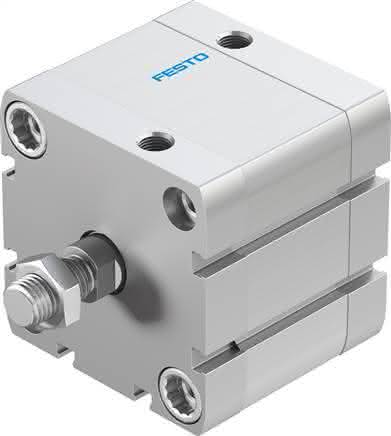

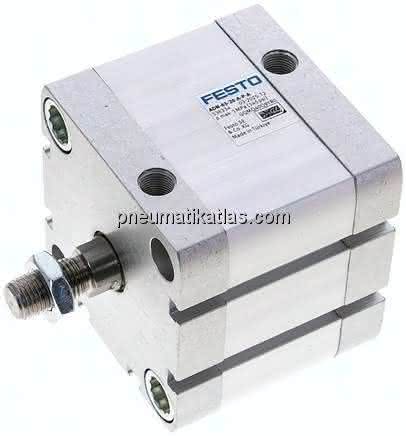

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
20 MM
Kolben- durchmesser
63 mm
Kolbenstangengewinde
M12x1,25
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Werkstoffhinweis-1
hochlegierter Stahl
Entspricht Norm
ISO 21287
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1,30 J
LABS-Konformität
1.870 N
Grundgewicht bei 0 mm Hub
722 G
Theoretische Kraft bei 6 bar, Rücklauf
1.750 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
16 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub
180 G
Gewichtszuschlag pro 10 mm Hub
59 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Betriebsdruck
0,6 bis 10 BAR
Produktgewicht
0,85 KG
