ADN-63-15-I-PPS-A

(572701) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219222Artikelnummer: K1800430

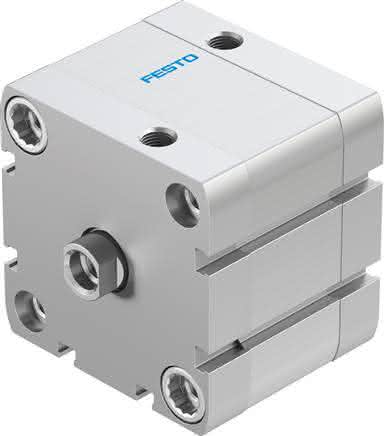

ADN-63-15-I-PPS-A (572701) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-15-I-PPS-A ADN-63-15-I-PPS-A (572701) Kompaktzylinder

Spezifikationen

Entspricht Norm

ISO 21287

Kolben-Ø

63 mm

Kolbenstangengewinde

M10

Symbol

992970

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Hub

15 MM

Betriebsdruck

0,1 bis 1 MPA

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Befestigungsart

mit Zubehör

Werkstoff Bundschrauben

Stahl

Aufprallenergie in den Endlagen

4,8 J

Dämpfungslänge

7 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

LABS-Konformität

VDMA24364-B1/B2-L

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Werkstoff-Hinweis

RoHS konform

Bewegte Masse

222 G

Werkstoff Dichtungen

TPE-U(PUR)

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

819 G, 0,8 G
