ADN-63-15-A-PPS-A

(572710) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219314Artikelnummer: K1800429

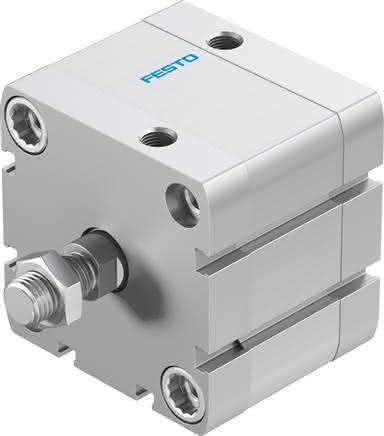

ADN-63-15-A-PPS-A (572710) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-15-A-PPS-A ADN-63-15-A-PPS-A (572710) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Einbaulage

beliebig

Hub

15 MM

Kolbenstangengewinde

M12x1,25

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

992970

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

7 MM

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

4,8 J

Produktgewicht

862 G, 0,85 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Bewegte Masse

264 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
