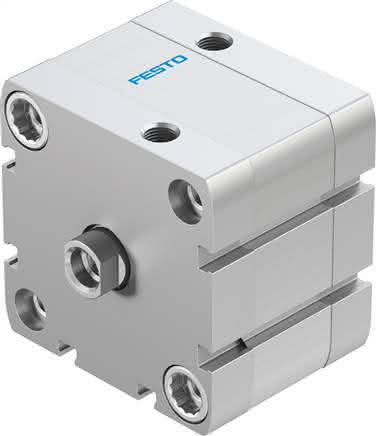

ADN-63-10-I-P-A

(536342) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171391Artikelnummer: K1784235

ADN-63-10-I-P-A (536342) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-10-I-P-A ADN-63-10-I-P-A (536342) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

10 MM

Kolbenstangengewinde

M10

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Kolbenstangenende

Innengewinde

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

Positionserkennung

für Näherungsschalter

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff-Hinweis

RoHS konform

LABS-Konformität

VDMA24364-B1/B2-L

Varianten

einseitige Kolbenstange

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

196 G

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

772 G, 0,75 G

Pneumatischer Anschluss

G1/8

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Aufprallenergie in den Endlagen

1,3 J
