ADN-63-10-A-PPS-A

(572709) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219307Artikelnummer: K1800427

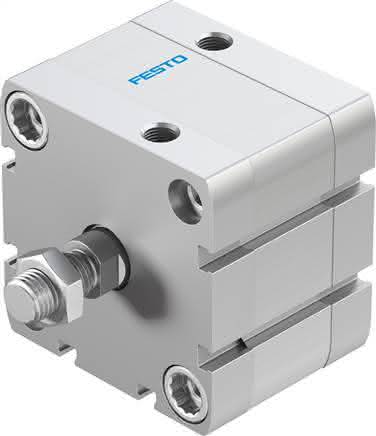

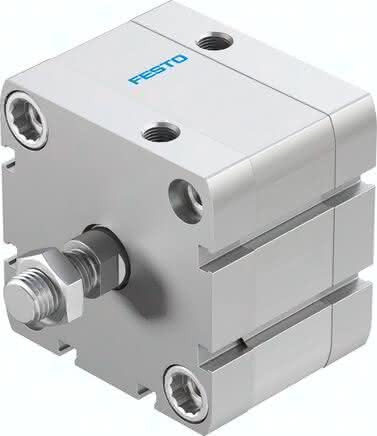

ADN-63-10-A-PPS-A (572709) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-10-A-PPS-A ADN-63-10-A-PPS-A (572709) Kompaktzylinder

Spezifikationen

Hub

10 MM

Kolben-Ø

63 mm

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Betriebsdruck

0,1 bis 1 MPA

Entspricht Norm

ISO 21287

Positionserkennung

für Näherungsschalter

Symbol

992970

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Varianten

einseitige Kolbenstange

LABS-Konformität

VDMA24364-B1/B2-L

Pneumatischer Anschluss

G1/8

Dämpfungslänge

7 MM

Aufprallenergie in den Endlagen

4,8 J

Werkstoff Bundschrauben

Stahl

Werkstoff-Hinweis

RoHS konform

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Kolbenstangengewinde

M12x1,25

Kolbenstangenende

Außengewinde

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Bewegte Masse

256 G

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

832 G, 0,8 G

Befestigungsart

mit Zubehör

Werkstoff Dichtungen

TPE-U(PUR)
