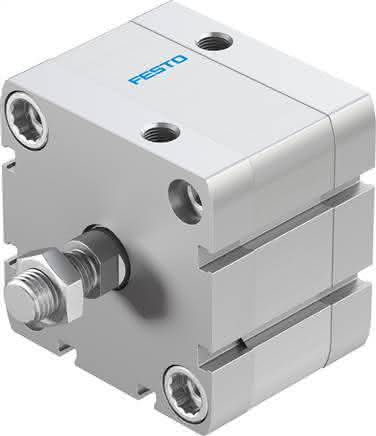

ADN-63-10-A-P-A

(536332) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171308Artikelnummer: K1784234

ADN-63-10-A-P-A (536332) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-63-10-A-P-A ADN-63-10-A-P-A (536332) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M12x1,25

Befestigungsart

mit Zubehör

Hub

10 MM

Funktionsweise

doppeltwirkend

Betriebsdruck

0,06 bis 1 MPA

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Symbol

991217

LABS-Konformität

VDMA24364-B1/B2-L

Varianten

einseitige Kolbenstange

Entspricht Norm

ISO 21287

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff-Hinweis

RoHS konform

Aufprallenergie in den Endlagen

1,3 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Werkstoff Bundschrauben

Stahl

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Einbaulage

beliebig

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse

238 G

Werkstoff Kolbenstange

hochlegierter Stahl

Produktgewicht

814 G, 0,8 G

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Positionserkennung

für Näherungsschalter
