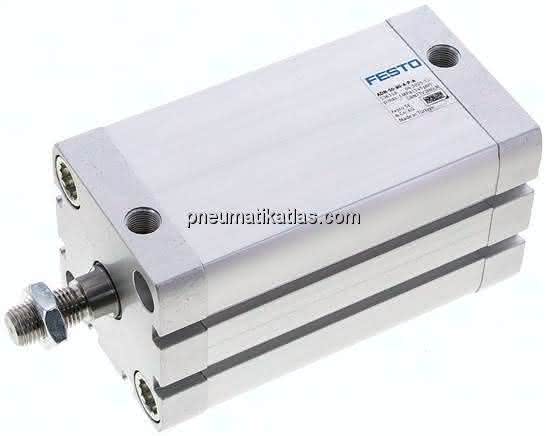

ADN-50-80-A-P-A

(536319) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171209Artikelnummer: K1784232

ADN-50-80-A-P-A (536319) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-80-A-P-A ADN-50-80-A-P-A (536319) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M12x1,25

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Hub

80 MM

Entspricht Norm

ISO 21287

Symbol

991217

Varianten

einseitige Kolbenstange

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Befestigungsart

mit Zubehör

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Werkstoff Bundschrauben

Stahl

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Aufprallenergie in den Endlagen

1 J

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

LABS-Konformität

VDMA24364-B1/B2-L

Pneumatischer Anschluss

G1/8

Werkstoff-Hinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse

293 G

Produktgewicht

942 G, 0,9 G
