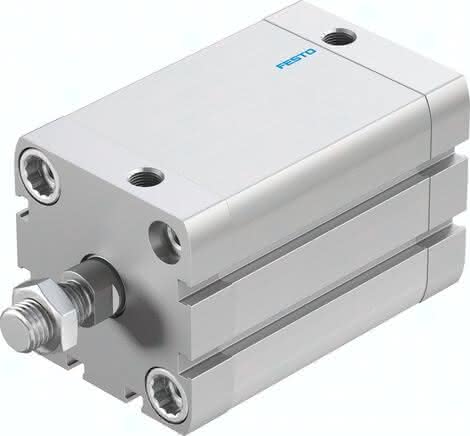

ADN-50-70-A-P-A

(572851) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568375775Artikelnummer: K2115678

ADN-50-70-A-P-A (572851) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-70-A-P-A ADN-50-70-A-P-A (572851) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

50 mm

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M12x1,25

LABS-Konformität

VDMA24364-B1/B2-L

Hub

70 MM

Funktionsweise

doppeltwirkend

Entspricht Norm

ISO 21287

Kolbenstangenende

Außengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Umgebungstemperatur

-20 bis 80 GC

Aufprallenergie in den Endlagen

1 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Produktgewicht

890 G, 0,85 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Betriebsdruck

0,06 bis 1 MPA

Bewegte Masse

277 G

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Positionserkennung

für Näherungsschalter

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl
