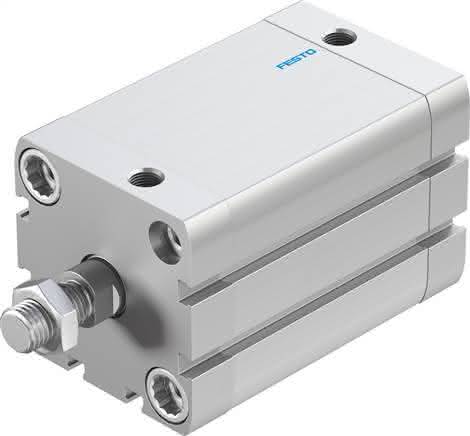

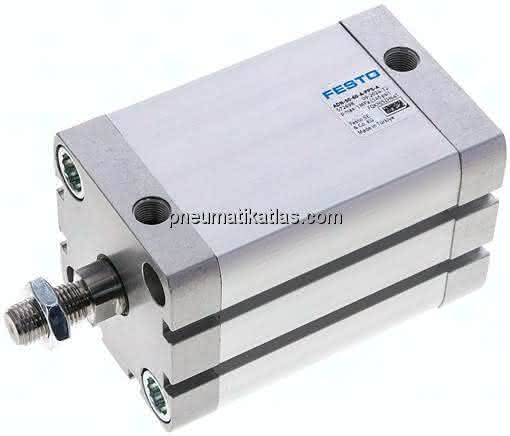

ADN-50-60-A-PPS-A

(572698) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219192Artikelnummer: K1800423

ADN-50-60-A-PPS-A (572698) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-60-A-PPS-A ADN-50-60-A-PPS-A (572698) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Einbaulage

beliebig

Hub

60 MM

Kolbenstangengewinde

M12x1,25

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

992970

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

6 MM

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

2,8 J

Produktgewicht

855 G, 0,8 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Bewegte Masse

276 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
