ADN-50-50-A-P-A

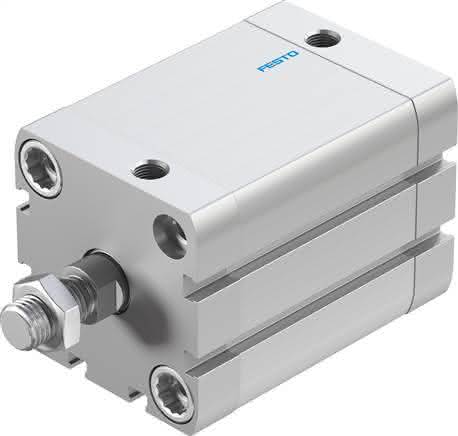

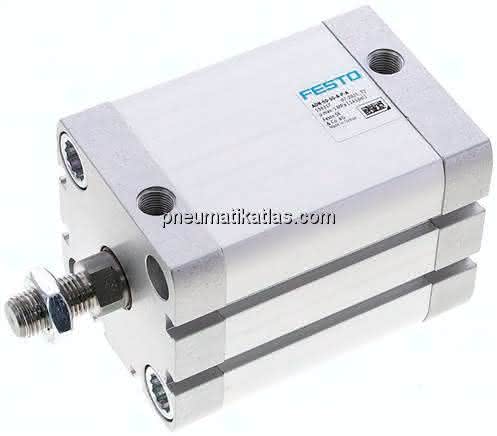

(536317) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568005573Artikelnummer: K1784228

ADN-50-50-A-P-A (536317) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-50-A-P-A ADN-50-50-A-P-A (536317) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M12x1,25

Einbaulage

beliebig

Hub

50 MM

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Symbol

991217

Entspricht Norm

ISO 21287

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Pneumatischer Anschluss

G1/8

Werkstoff Dichtungen

TPE-U(PUR)

Befestigungsart

mit Zubehör

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff-Hinweis

RoHS konform

Aufprallenergie in den Endlagen

1 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Betriebsdruck

0,06 bis 1 MPA

Bewegte Masse

244 G

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

788 G, 0,75 G

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert
