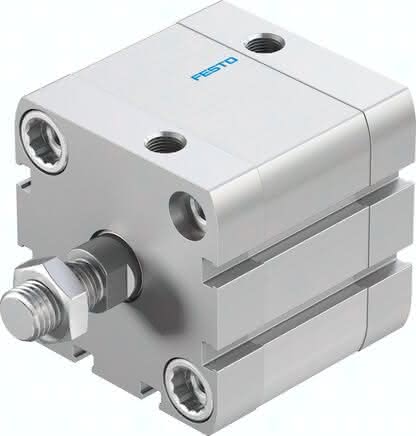

ADN-50-20-A-PPS-A

(572693) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219147Artikelnummer: K1800413

ADN-50-20-A-PPS-A (572693) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-20-A-PPS-A ADN-50-20-A-PPS-A (572693) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

50 mm

Kolbenstangengewinde

M12x1,25

Betriebsdruck

0,1 bis 1 MPA

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Symbol

992970

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Entspricht Norm

ISO 21287

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Kolbenstangenende

Außengewinde

LABS-Konformität

VDMA24364-B1/B2-L

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Aufprallenergie in den Endlagen

2,8 J

Umgebungstemperatur

-20 bis 80 GC

Dämpfungslänge

6 MM

Produktgewicht

650 G, 0,65 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

212 G

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Hub

20 MM
