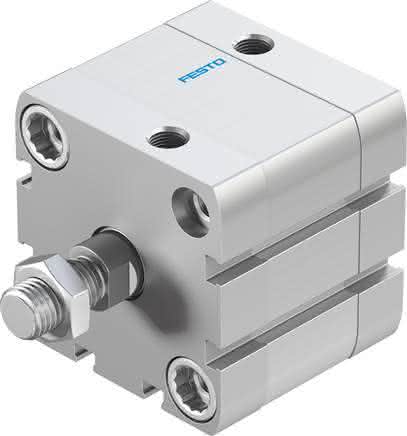

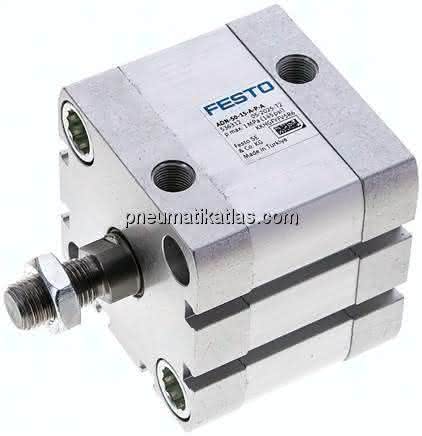

ADN-50-15-A-P-A

(536312) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568005559Artikelnummer: K1784216

ADN-50-15-A-P-A (536312) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-15-A-P-A ADN-50-15-A-P-A (536312) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Einbaulage

beliebig

Hub

15 MM

Kolbenstangengewinde

M12x1,25

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

1 J

Produktgewicht

608 G, 0,6 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Bewegte Masse

188 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
