ADN-50-10-A-PPS-A

(572691) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568219123Artikelnummer: K1800409

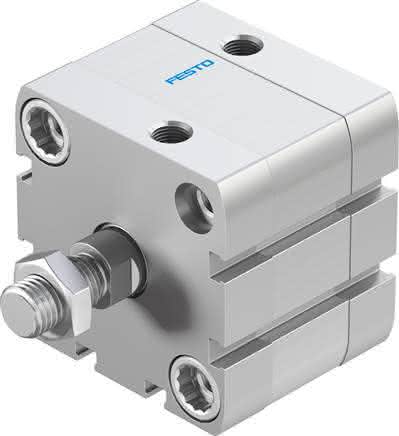

ADN-50-10-A-PPS-A (572691) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-50-10-A-PPS-A ADN-50-10-A-PPS-A (572691) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Hub

10 MM

Kolbenstangengewinde

M12x1,25

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Entspricht Norm

ISO 21287

Betriebsdruck

0,1 bis 1 MPA

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Einbaulage

beliebig

Pneumatischer Anschluss

G1/8

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Symbol

992970

Befestigungsart

mit Zubehör

Werkstoff-Hinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Bundschrauben

Stahl

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Bewegte Masse

196 G

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Aufprallenergie in den Endlagen

2,8 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Dämpfungslänge

6 MM

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Produktgewicht

599 G, 0,6 G
