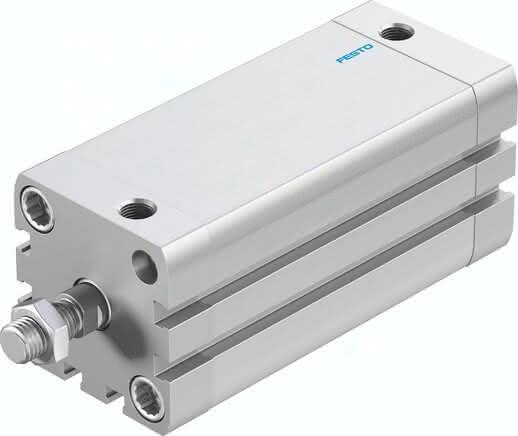

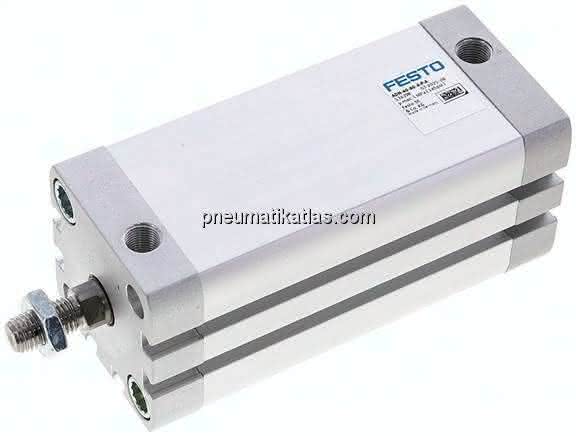

ADN-40-80-A-P-A

(536298) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171056Artikelnummer: K1784212

ADN-40-80-A-P-A (536298) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-80-A-P-A ADN-40-80-A-P-A (536298) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

40 mm

Kolbenstangengewinde

M10x1,25

Betriebsdruck

0,06 bis 1 MPA

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Entspricht Norm

ISO 21287

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Kolbenstangenende

Außengewinde

LABS-Konformität

VDMA24364-B1/B2-L

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,7 J

Umgebungstemperatur

80 GC

Produktgewicht

668 G, 0,65 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

175 G

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Hub

80 MM
