Beschreibung
Hinweis:

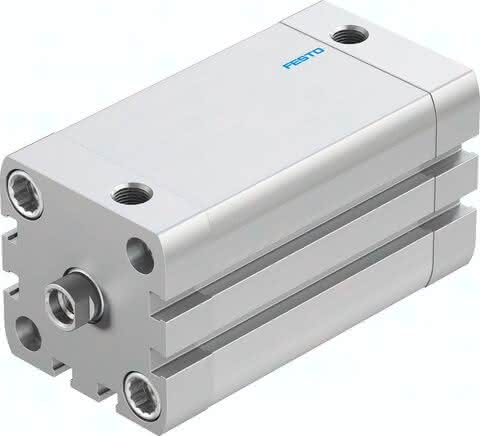

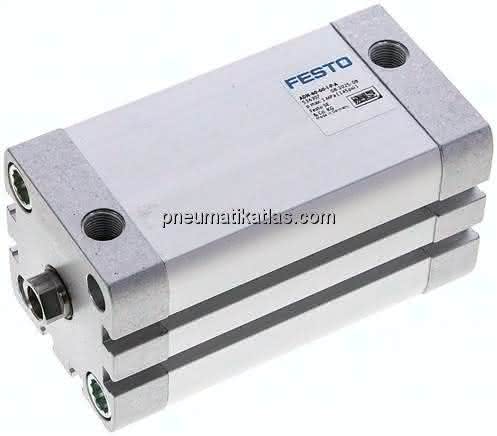

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Kolben-Durchmesser
40 mm
Hub
60 MM
Kolbenstangengewinde
M8
Betriebsdruck
0,6 bis 10 BAR
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,70 J
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
80 G
Gewichtszuschlag pro 10 mm Hub
37 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
346 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,55 KG
