Beschreibung
Hinweis:

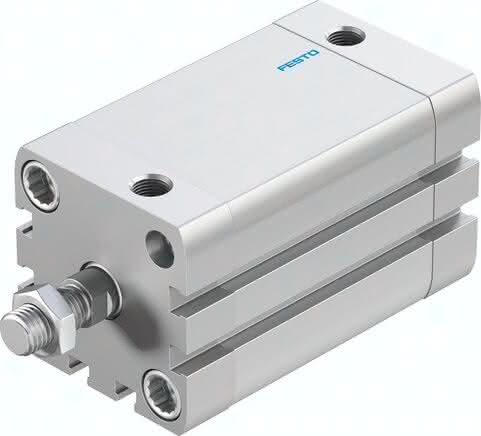

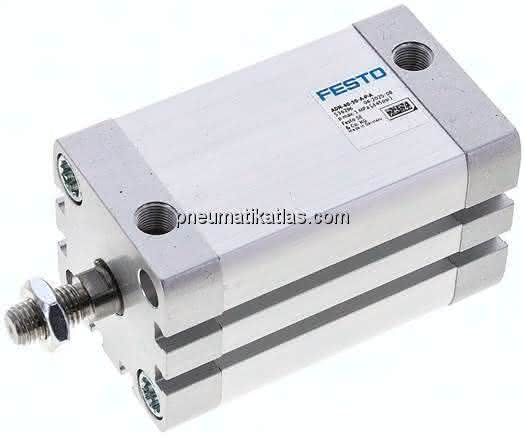

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
40 mm
Betriebsdruck
0,6 bis 10 BAR
Einbaulage
beliebig
Hub
50 MM
Kolbenstangengewinde
M10x1,25
LABS-Konformität
754 N
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Entspricht Norm
ISO 21287
Hinweis zum Betriebs- und Steuermedium-1
0,70 J
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Grundgewicht bei 0 mm Hub
346 G
Gewichtszuschlag pro 10 mm Hub
37 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Deckel
Aluminium, eloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Bewegte Masse bei 0 mm Hub
80 G
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,55 KG
