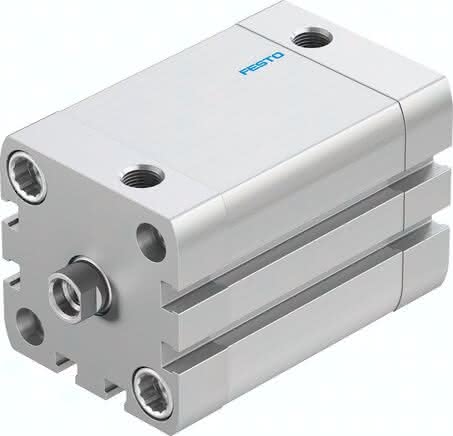

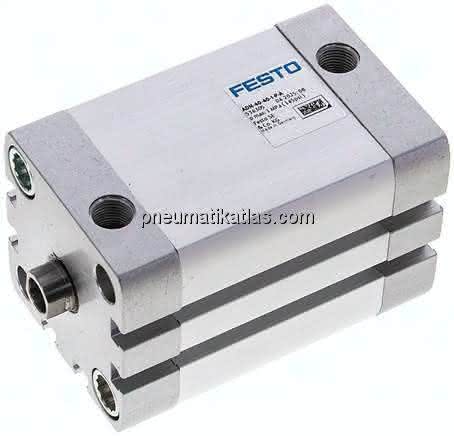

ADN-40-40-I-P-A

(536305) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171100Artikelnummer: K1784205

ADN-40-40-I-P-A (536305) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-40-I-P-A ADN-40-40-I-P-A (536305) Kompaktzylinder

Spezifikationen

Kolben-Ø

40 mm

Entspricht Norm

ISO 21287

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Symbol

991217

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Funktionsweise

doppeltwirkend

Varianten

einseitige Kolbenstange

Werkstoff-Hinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Pneumatischer Anschluss

G1/8

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Hub

40 MM

Betriebsdruck

0,06 bis 1 MPA

Aufprallenergie in den Endlagen

0,7 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Befestigungsart

mit Zubehör

Bewegte Masse

84 G

Einbaulage

beliebig

LABS-Konformität

VDMA24364-B1/B2-L

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Produktgewicht

460 G, 0,47 G
