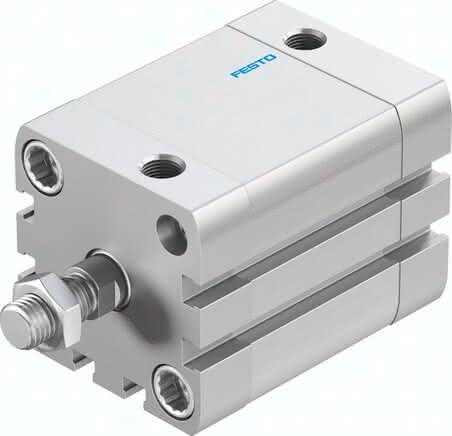

ADN-40-35-A-PPS-A

(8179035) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621681Artikelnummer: K1914930

ADN-40-35-A-PPS-A (8179035) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-35-A-PPS-A ADN-40-35-A-PPS-A (8179035) Kompaktzylinder

Spezifikationen

Entspricht Norm

ISO 21287

Kolben-Ø

40 mm

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Hub

35 MM

Funktionsweise

doppeltwirkend

Betriebsdruck

0,1 bis 1 MPA

Positionserkennung

für Näherungsschalter

Symbol

992970

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Bewegte Masse

145 G

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Dämpfungslänge

5 MM

Pneumatischer Anschluss

G1/8

Werkstoff Bundschrauben

Stahl

Aufprallenergie in den Endlagen

01. Jul J

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

LABS-Konformität

VDMA24364-B1/B2-L

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Werkstoff Dichtungen

TPE-U(PUR)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Befestigungsart

mit Zubehör

Kolbenstangengewinde

M10x1,25

Kolbenstangenende

Außengewinde

Varianten

einseitige Kolbenstange

Werkstoff-Hinweis

RoHS konform

Umgebungstemperatur

80 GC

Produktgewicht

506 G, 0,48 G
