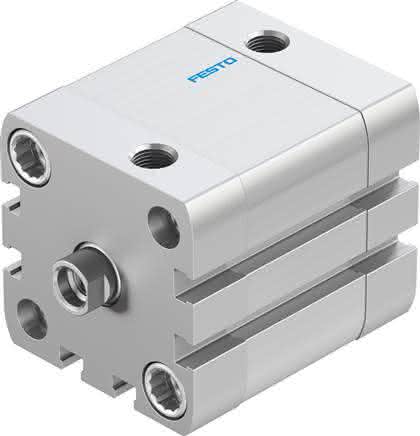

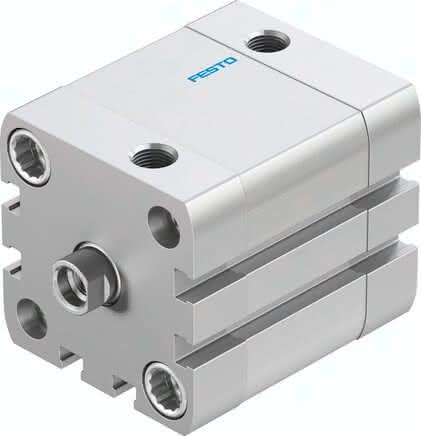

ADN-40-20-I-PPS-A

(572666) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568218874Artikelnummer: K1800396

ADN-40-20-I-PPS-A (572666) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-20-I-PPS-A ADN-40-20-I-PPS-A (572666) Kompaktzylinder

Spezifikationen

Kolben-Ø

40 mm

Kolbenstangengewinde

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Hub

20 MM

Funktionsweise

doppeltwirkend

Entspricht Norm

ISO 21287

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

992970

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Bewegte Masse

89 G

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Werkstoff Bundschrauben

Stahl

Dämpfungslänge

5 MM

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff-Hinweis

RoHS konform

Werkstoff Kolbenstange

hochlegierter Stahl

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Aufprallenergie in den Endlagen

01. Jul J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Dichtungen

TPE-U(PUR)

Umgebungstemperatur

80 GC

Produktgewicht

406 G, 0,4 G
