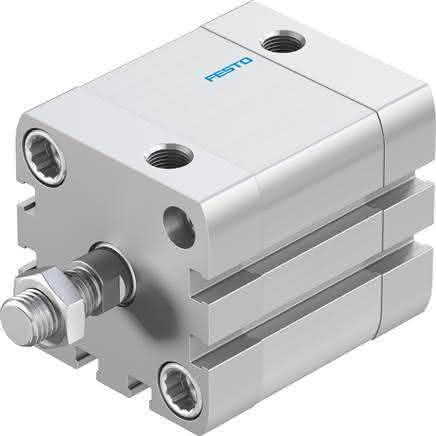

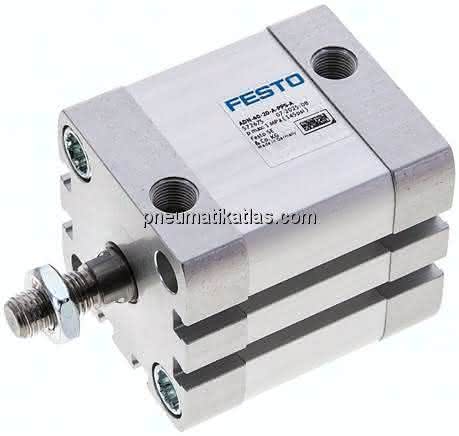

ADN-40-20-A-PPS-A

(572675) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568218966Artikelnummer: K1800395

ADN-40-20-A-PPS-A (572675) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-20-A-PPS-A ADN-40-20-A-PPS-A (572675) Kompaktzylinder

Spezifikationen

Kolben-Ø

40 mm

Einbaulage

beliebig

Hub

20 MM

Kolbenstangengewinde

M10x1,25

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

992970

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

5 MM

Pneumatischer Anschluss

G1/8

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

01. Jul J

Produktgewicht

448 G, 0,43 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Bewegte Masse

132 G

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
