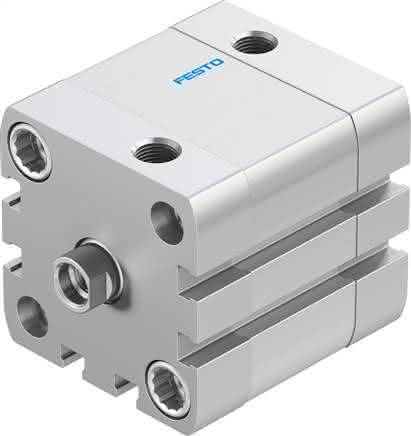

ADN-40-15-I-PPS-A

(572665) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568218867Artikelnummer: K1800394

ADN-40-15-I-PPS-A (572665) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-40-15-I-PPS-A ADN-40-15-I-PPS-A (572665) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

40 mm

Kolbenstangengewinde

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Werkstoff-Hinweis

RoHS konform

Betriebsdruck

0,1 bis 1 MPA

Befestigungsart

mit Zubehör

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

992970

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Produktgewicht

387 G, 0,39 G

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

01. Jul J

Dämpfungslänge

5 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

686 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

754 N

Bewegte Masse

85 G

Pneumatischer Anschluss

G1/8

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Entspricht Norm

ISO 21287

Hub

15 MM

Werkstoff Dichtungen

TPE-U(PUR)

Umgebungstemperatur

80 GC
