Beschreibung

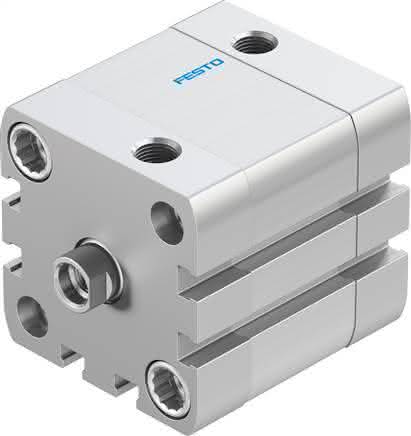

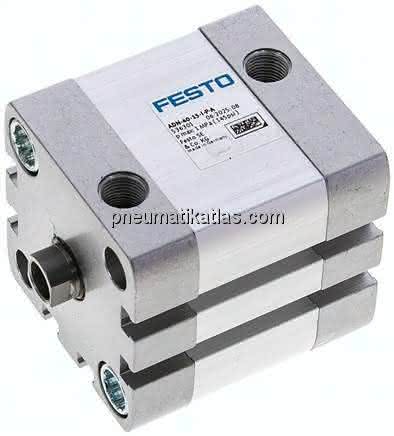

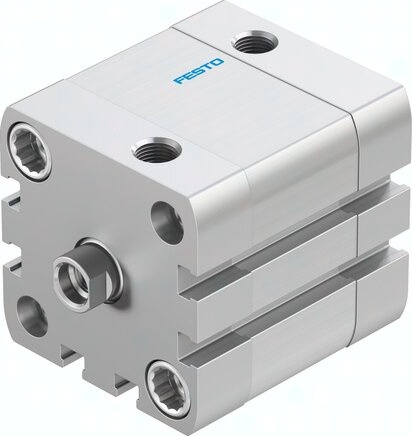

ADN-40-15-I-P-A ADN-40-15-I-P-A (536301) Kompaktzylinder
Spezifikationen
Kolben-Ø
40 mm
Kolbenstangengewinde
M8
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
0,06 bis 1 MPA
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Befestigungsart
mit Zubehör
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Symbol
991217
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
LABS-Konformität
VDMA24364-B1/B2-L
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Hub
15 MM
Umgebungstemperatur
80 GC
Aufprallenergie in den Endlagen
0,7 J
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Stahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
686 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
754 N
Bewegte Masse
69 G
Produktgewicht
371 G, 0,38 G
